كيفية تصنيع شاشة عرض LCD COG؟

باعتباري موردًا لشاشات LCD COG (رقاقة على الزجاج) مع سنوات من الخبرة في الصناعة، فأنا متحمس لمشاركة العملية التفصيلية لتصنيع شاشة LCD COG. في هذه المدونة، سأرشدك خلال كل خطوة، بدءًا من المواد الخام وحتى المنتج النهائي، حتى تتمكن من فهم التعقيد والدقة التي ينطوي عليها إنشاء هذه العروض عالية الجودة.

1. تحضير المواد الخام

الخطوة الأولى في تصنيع شاشة LCD COG هي جمع المواد الخام اللازمة. وتشمل المكونات الرئيسية ركائز زجاجية، وبلورات سائلة، ودوائر متكاملة (ICs)، ومستقطبات، وأفلام موصلة.

• ركائز زجاجية: الزجاج عالي الجودة ضروري لقاعدة شاشة LCD. يتم اختيار هذه الركائز الزجاجية بعناية نظرًا لتسطيحها وشفافيتها وثباتها الكيميائي. ويجب أن تكون خالية من العيوب مثل الخدوش والشوائب التي قد تؤثر على جودة العرض.

• البلورات السائلة: البلورات السائلة هي المادة الأساسية التي تتحكم في انتقال الضوء في الشاشة. تتوفر أنواع مختلفة من البلورات السائلة، ولكل منها خصائص فريدة مثل وقت الاستجابة، وزاوية العرض، ونسبة التباين. نحن نختار مادة الكريستال السائل الأكثر ملاءمة بناءً على المتطلبات المحددة للشاشة التي نقوم بتصنيعها.

• الدوائر المتكاملة (ICs): تستخدم الدوائر المتكاملة للتحكم في البلورات السائلة وتوفير الإشارات الكهربائية اللازمة لعرض الصور. يعتمد اختيار الدوائر المتكاملة على دقة الشاشة ومتطلبات الواجهة واستهلاك الطاقة.

• المستقطبات: يتم استخدام المستقطبات للتحكم في استقطاب الضوء الذي يمر عبر الشاشة. فهي ضرورية لتحقيق التباين الجيد والرؤية.

• أفلام موصلة: يتم استخدام الأفلام الموصلة لتوصيل المرحلية بالركائز الزجاجية والمكونات الأخرى. يجب أن يكون لديهم موصلية جيدة والتصاق جيد لضمان التوصيلات الكهربائية الموثوقة.

2. إعداد الركيزة الزجاجية

بمجرد أن تصبح المواد الخام جاهزة، تخضع الركائز الزجاجية لسلسلة من عمليات التحضير.

• تنظيف: يتم تنظيف الركائز الزجاجية جيدًا لإزالة أي غبار أو أوساخ أو ملوثات عضوية. يتم ذلك عادةً باستخدام مزيج من عوامل التنظيف الكيميائية والماء منزوع الأيونات. يمكن أيضًا استخدام التنظيف بالموجات فوق الصوتية لضمان مستوى عالٍ من النظافة.
• تشكيل النمط: الخطوة التالية هي إنشاء أنماط على ركائز الزجاج. ويتم تحقيق ذلك عادةً من خلال عملية الطباعة الحجرية الضوئية. يتم تطبيق مقاومة حساسة للضوء على السطح الزجاجي، ثم يتم وضع قناع منقوش فوقه. يتم تسليط الضوء فوق البنفسجي من خلال القناع، مما يكشف المقاومة بالنمط المطلوب. بعد التطوير، تتم إزالة المناطق المكشوفة من المقاومة، تاركة وراءها المقاومة المنقوشة على الزجاج.
• ترسيب القطب: يتم ترسيب المواد الموصلة، مثل أكسيد القصدير الإنديوم (ITO)، على ركائز زجاجية منقوشة لتشكيل الأقطاب الكهربائية. يتم استخدام الأقطاب الكهربائية لتطبيق الإشارات الكهربائية على البلورات السائلة. تُستخدم تقنيات ترسيب البخار الفيزيائي (PVD) أو ترسيب البخار الكيميائي (CVD) بشكل شائع لترسيب القطب الكهربائي.

3. حشوة الكريستال السائل

بعد تحضير الركائز الزجاجية، يتم تجميعها في خلية مع وجود فجوة صغيرة بينها. ثم يتم ملء البلورات السائلة في هذه الفجوة.

• تجميع الخلية: يتم محاذاة الركائز الزجاجية وربطها معًا باستخدام مادة مانعة للتسرب. تشكل المادة المانعة للتسرب محيطًا حول الركائز، مما يترك فتحة صغيرة لملء الكريستال السائل.
• حقن الكريستال السائل: يتم حقن البلورات السائلة داخل الخلية من خلال فتحة التعبئة باستخدام عملية الحقن الفراغي. يساعد الفراغ على التأكد من أن البلورات السائلة تملأ الفجوة بين الركائز بالكامل دون أي فقاعات هواء.
• ختم: بمجرد امتلاء البلورات السائلة، يتم إغلاق فتحة التعبئة لمنع تسرب البلورات السائلة.

4. تجميع COG

تعد عملية تجميع COG (الرقاقة على الزجاج) واحدة من أهم الخطوات في تصنيع شاشة LCD COG.

• ربط IC: يتم ربط الدوائر المتكاملة مباشرة على الركائز الزجاجية. يتم ذلك عادةً باستخدام فيلم موصل متباين الخواص (ACF). يحتوي ACF على جزيئات موصلة صغيرة، والتي عند ضغطها تحت الحرارة والضغط، تنشئ وصلات كهربائية بين الدائرة المتكاملة والأقطاب الكهربائية الموجودة على الزجاج.
• ربط الأسلاك (إن أمكن): في بعض الحالات، يمكن استخدام ربط الأسلاك بالإضافة إلى ربط ACF لضمان توصيلات كهربائية أكثر موثوقية. يتم استخدام أسلاك ذهبية أو ألومنيوم دقيقة لتوصيل الدائرة المتكاملة بالأقطاب الكهربائية الموجودة على الزجاج.
• اختبار: بعد تجميع COG، تخضع الشاشة لسلسلة من الاختبارات الكهربائية للتأكد من أن الدوائر المتكاملة تعمل بشكل صحيح وأن التوصيلات الكهربائية موثوقة.

5. مرفق المستقطب

يتم ربط المستقطبات بالأسطح الخارجية للركائز الزجاجية.

• تنسيق: تتم محاذاة المستقطبات بعناية مع جزيئات الكريستال السائل الموجودة في الشاشة. تعد هذه المحاذاة أمرًا ضروريًا لتحقيق الاستقطاب الصحيح للضوء والأداء الأمثل للعرض.
• التصفيح: يتم لصق المستقطبات على الركائز الزجاجية باستخدام مادة لاصقة خاصة. يجب أن تتمتع المادة اللاصقة بوضوح بصري جيد وخصائص التصاق لضمان رابطة قوية ومتينة.

6. التجميع النهائي والاختبار

بعد تركيب المستقطبات، تخضع الشاشة للتجميع والاختبار النهائي.

• جمعية الإسكان: يتم تجميع شاشة LCD COG في مبيت، مما يوفر الحماية والدعم الميكانيكي. قد يشتمل الهيكل أيضًا على موصلات وفتحات تثبيت وميزات أخرى.
• الاختبار الوظيفي: تخضع الشاشة النهائية لسلسلة شاملة من الاختبارات الوظيفية، بما في ذلك اختبار جودة العرض والسطوع والتباين ودقة الألوان ووقت الاستجابة. يتم تحديد أي شاشات معيبة وإزالتها من خط الإنتاج.
• التفتيش البصري: يتم أيضًا إجراء فحص بصري للتأكد من عدم وجود أي عيوب تجميلية مثل الخدوش أو البقع أو العرض غير المتساوي.

مجموعة منتجاتنا

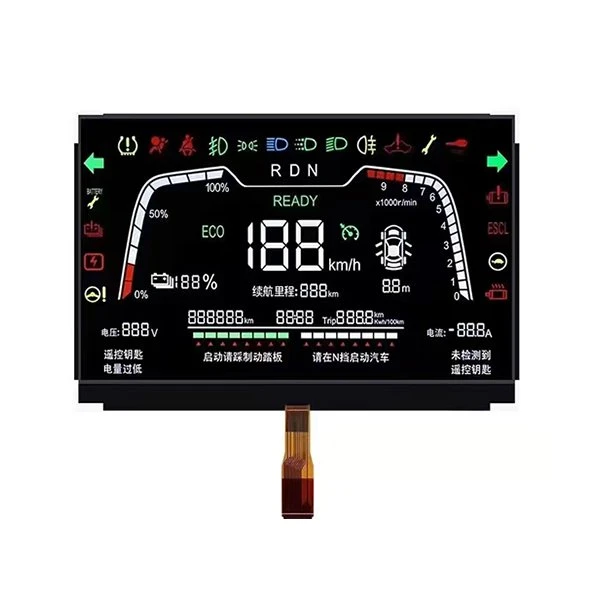

باعتبارنا موردًا رائدًا لشاشات LCD COG، فإننا نقدم مجموعة واسعة من منتجات العرض لتلبية الاحتياجات المتنوعة لعملائنا. على سبيل المثال، لديناترس LCD 12840 وحدة St7565r، وهي عبارة عن وحدة عرض عالية الأداء تتمتع بدقة وموثوقية ممتازة. منتج شعبي آخر هوشاشة LCD أحادية اللون مقاس 16*2 أصفر - أخضر، والذي يستخدم على نطاق واسع في مختلف التطبيقات الصناعية والاستهلاكية. لدينا أيضاCog LCD 6800 و8080 وسلسلة واجهة Spi، والذي يوفر خيارات واجهة مرنة لمتطلبات النظام المختلفة.
